Название или условие:
Требуется:

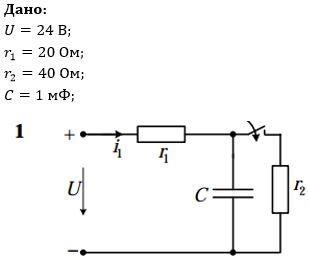

А) Построить качественно графики токов
Б) Определить i1(t) классическим методом

Описание:
КПП №8.1

Поисковые тэги: Классический метод
