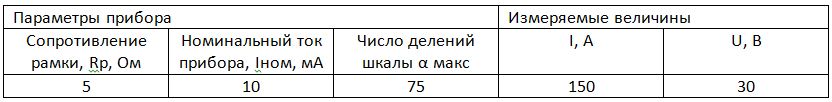

Название:Рассчитать сопротивление шунта Rш для измерения постоянного тока и добавочное сопротивление Rд для измерения постоянного напряжения магнитоэлектрическим измерительным прибором; параметры прибора и предельные значения тока и напряжения указаны в таблице. Определить также цену деления прибора при измерении тока Ci и при измерении напряжения Cu; вычислить температурную погрешность вольтметра. Нарисовать схему включения прибора с шунтом и схему включения с добавочным сопротивлением.

Описание:
Текст задания

Изображение предварительного просмотра:

Рассчитать сопротивление шунта Rш для измерения постоянного тока и добавочное сопротивление Rд для измерения постоянного напряжения магнитоэлектрическим измерительным прибором; параметры прибора и предельные значения тока и напряжения указаны в таблице. Определить также цену деления прибора при измерении тока Ci и при измерении напряжения Cu; вычислить температурную погрешность вольтметра. Нарисовать схему включения прибора с шунтом и схему включения с добавочным сопротивлением.

Процесс покупки очень прост и состоит всего из пары действий:
1. После нажатия кнопки «Купить» вы перейдете на сайт платежной системы, где можете выбрать наиболее удобный для вас способ оплаты (банковские карты, электронные деньги, с баланса мобильного телефона, через банкоматы, терминалы, в салонах сотовой связи и множество других способов)
2. После успешной оплаты нажмите ссылку «Вернуться в магазин» и вы снова окажетесь на странице описания задачи, где вместо зеленой кнопки «Купить» будет синяя кнопка «Скачать»
3. Если вы оплатили, но по каким-то причинам не смогли скачать заказ (например, случайно закрылось окно), то просто сообщите нам на почту или в чате артикул задачи, способ и время оплаты и мы отправим вам файл.

Похожие задания:

Шкала миллиамперметра магнитоэлектрической системы с сопротивлением амперметра RА = 2 Ом разбита на 150 делений , цена деления С1 = 0,2 мА/дел. Определить: сопротивление шунта миллиамперметра, если этим прибором необходимо измерить ток 15 А; величину добавочного сопротивления, если необходимо измерить напряжение 150 В. Начертите соответствующие схемы.Отсчитаны показания приборов: 1 В, 0.1 А. Сопротивление амперметра 0.1 Ом Найдите сопротивление Rx
1. 0.9 Ом
2. 10.1 Ом
3. 10 Ом
4. 9.9 Ом

Расчет относительной погрешности измерения γизм = F(Aизм) при изменении измеряемых Аизм от 0 до Аном для амперметра, вольтметра или ваттметра. Построение графика относительной погрешности измерения γизм = F(Aизм). Вывод о выборе предела измерения прибора.
Вариант 11
Прибор – V (вольтметр)
Предел измерения – 450 В
Класс точности – 0.5%
Вопрос №44
Начертить схему включения фазометра электродинамической системы. Пояснить все элементы указанного прибора и принцип его действия.
Путем внешнего осмотра определить технические характеристики приборов магнитоэлектрической и электромагнитной системв, занести их в таблицу
Шкала амперметра 0-10 А. Сопротивление амперметра 0.5 Ом. Сопротивление шунта 0.1 Ом. Какой максимальный ток можно измерить?
1. 60 А
2. 50 А
3. 40 А
4. 30 А
На каком явлении основан принцип действия магнитоэлектрического измерительного механизма?
1. На взаимодействии проводников с токами.
2. На взаимодействии ферромагнитного сердечника с магнитным полем.
3. На взаимодействии проводников с током и магнитного поля.
4. На явлении электромагнитной индукции.
Исходные данные: Максимальный ток в сети I0 макс = Х [А]; Используется амперметр с диапазоном измерения до Iипмах = Y[А]; Внутреннее сопротивление прибора Rип= Z [Ом]; Предусмотрены коэффициенты шунтирования k1; k2; k3; k4;
Требуется определить: значения сопротивлений шунтов {Rш(k1),Rш(k2),Rш(k3), Rш(k4)},которые должны быть подключены параллельно к входу амперметра для масштабирования и обеспечения возможности применения данного амперметра при определении силы тока, превышающей диапазон измерений прибора.
Дано: Х=200 А ;Y=10 А; Z= 100 Ом; k1=20; k2=10; k3=5; k4=2 I0 макс = 200 А; Iипмах = 10 А; Rип= 100 Ом
Определить полную погрешность измерения напряжения, если известно, что измерения проводились при температуре 50°С, вольтметром с пределом шкалы 100 В, классом точности 2.0. Показания вольтметра 92.54 В. Дополнительная температурная погрешность не превышает половины основной при изменении температуры на каждые 20°С. Записать результат измеренияШкала миллиамперметра магнитоэлектрической системы, с сопротивлением R = 20 Ом разбита на 75 делений, цена деления 0,4 mА/дел. Определить сопротивление шунта миллиамперметра, если этим прибором необходимо измерить ток в 15 А., 20 А., 35 А.
