Найдено 641 работ в категории: Технические дисциплины >Электроснабжение
Артикул №1148724
Технические дисциплины >
  Электроснабжение

(Добавлено: 28.09.2020)
Задача №31
От трансформаторной подстанции ТП (трансформаторная подстанция) получает питание по магистральной сети распределительный пункт РП (распределительный пункт), к которому присоединены электродвигатели различных механизмов (рис.2). Каждый двигатель получает питание от РП по отдельной линии. В таблице 10 заданы мощности установленных электродвигателей, длина магистральной линии lм и ответвлений l1, l2 (рис.2). Номинальное напряжение сети 380 В.
Определить:
1. Расчетные активную Pр, реактивную Qр и полную Sр (р – расчетные мощности) мощности на шинах РП методом коэффициента спроса.
2. Расчетный ток Iр в магистральной линии и номинальные токи двигателей.
3. Выбрать марки проводов или кабелей и способы их прокладки для магистрали и ответвлений.
4. Сечение магистральной линии и ответвлений по расчетному току, пользуясь таблицами допустимых токовых нагрузок, и проверить их по потере напряжения.
5. Определить потерю напряжения в линии, отходящей от РП, питающей наиболее мощный и удаленный электродвигатель, после чего вычислить суммарную потерю напряжения в магистральной линии и ответвлениях и сравнить ее с допустимой величиной.
6. Выбрать плавкие предохранители для магистрали и ответвлений.

<b>Задача №31 </b><br />  От трансформаторной подстанции ТП (трансформаторная подстанция) получает питание по магистральной сети распределительный пункт РП (распределительный пункт), к которому присоединены электродвигатели различных механизмов (рис.2). Каждый двигатель получает питание от РП по отдельной линии. В таблице 10 заданы мощности установленных электродвигателей, длина магистральной линии lм и ответвлений  l1, l2 (рис.2). Номинальное напряжение сети 380 В. <br />Определить: <br />1. Расчетные активную  Pр, реактивную Qр  и полную  Sр (р – расчетные мощности) мощности на шинах РП методом коэффициента спроса. <br />2. Расчетный ток  Iр в магистральной линии и номинальные токи двигателей. <br />3. Выбрать марки проводов или кабелей и способы их прокладки для магистрали и ответвлений. <br />4. Сечение магистральной линии и ответвлений по расчетному току, пользуясь таблицами допустимых токовых нагрузок, и проверить их по потере напряжения. <br />5. Определить потерю напряжения в линии, отходящей от РП, питающей наиболее мощный и удаленный электродвигатель, после чего вычислить суммарную потерю напряжения в магистральной линии и ответвлениях и сравнить ее с допустимой величиной. <br />6. Выбрать плавкие предохранители для магистрали и ответвлений.


Артикул №1147615
Технические дисциплины >
  Электроснабжение

(Добавлено: 22.07.2020)
Электромагнитные переходные процессы (Контрольная работа)
Электромагнитные переходные процессы  (Контрольная работа)


Артикул №1147587
Технические дисциплины >
  Электроснабжение >
  Расчет токов короткого замыкания

(Добавлено: 22.07.2020)
Переходные процессы в электроэнергетических системах
РАСЧЁТ ТОКОВ ТРЕХФАЗНОГО КОРОТКОГО ЗАМЫКАНИЯ

1. Для расчётной схемы в соответствии с вариантом задания в указанных точках короткого замыкания рассчитать действующие значения периодической и апериодической составляющих тока трѐхфазного короткого замыкания (КЗ) для начального момента времени, а также ударный ток короткого замыкания.
2. В тех же точках короткого замыкания рассчитать по методу типовых кривых действующие значения периодической составляющей и значения апериодической составляющей тока трѐхфазного короткого замыкания для моментов времени 0,1 с и 0,3 с.
3. Повторить расчѐты по пунктам 1 и 2 на ПЭВМ.
4. По результатам расчѐтов сделать выводы.
Окончательные значения рассчитанных токов короткого замыкания и их составляющих должны быть в именованных единицах.
РАСЧЕТ ТОКОВ НЕСИММЕТРИЧНЫХ КОРОТКИХ ЗАМЫКАНИЙ
1. В точке КЗ на стороне обмотки с более высоким напряжением рассчитать действующее значение периодической составляющей тока однофазного короткого замыкания для начального момента времени.
2. В обеих указанных точках рассчитать действующие значения периодической составляющей тока двухфазного короткого замыкания в начальный момент времени.
3. Повторить расчеты по п.2.1 и п.2.2 на ПЭВМ и сделать выводы.
4. Сравнить значения токов, полученных при разных видах КЗ, и сделать выводы.
Окончательные значения рассчитанных токов короткого замыкания

<b>Переходные процессы в электроэнергетических системах<br />РАСЧЁТ ТОКОВ ТРЕХФАЗНОГО КОРОТКОГО ЗАМЫКАНИЯ</b><br />1. Для расчётной схемы в соответствии с вариантом задания в указанных точках короткого замыкания рассчитать действующие значения периодической и апериодической составляющих тока трѐхфазного короткого замыкания (КЗ) для начального момента времени, а также ударный ток короткого замыкания. <br />2. В тех же точках короткого замыкания рассчитать по методу типовых кривых действующие значения периодической составляющей и значения апериодической составляющей тока трѐхфазного короткого замыкания для моментов времени 0,1 с и 0,3 с. <br />3. Повторить расчѐты по пунктам 1 и 2 на ПЭВМ. <br />4. По результатам расчѐтов сделать выводы. <br />Окончательные значения рассчитанных токов короткого замыкания и их составляющих должны быть в именованных единицах.<br /><b>РАСЧЕТ ТОКОВ НЕСИММЕТРИЧНЫХ КОРОТКИХ ЗАМЫКАНИЙ</b><br />1. В точке КЗ на стороне обмотки с более высоким напряжением рассчитать действующее значение периодической составляющей тока однофазного короткого замыкания для начального момента времени. <br />2. В обеих указанных точках рассчитать действующие значения периодической составляющей тока двухфазного короткого замыкания в начальный момент времени. <br />3. Повторить расчеты по п.2.1 и п.2.2 на ПЭВМ и сделать выводы. <br />4. Сравнить значения токов, полученных при разных видах КЗ, и сделать выводы. <br />Окончательные значения рассчитанных токов короткого замыкания


Артикул №1147399
Технические дисциплины >
  Электроснабжение

(Добавлено: 20.07.2020)
Электроснабжение завода инструментов (Курсовая работа)
Электроснабжение завода инструментов (Курсовая работа)


Артикул №1147396
Технические дисциплины >
  Электроснабжение

(Добавлено: 20.07.2020)

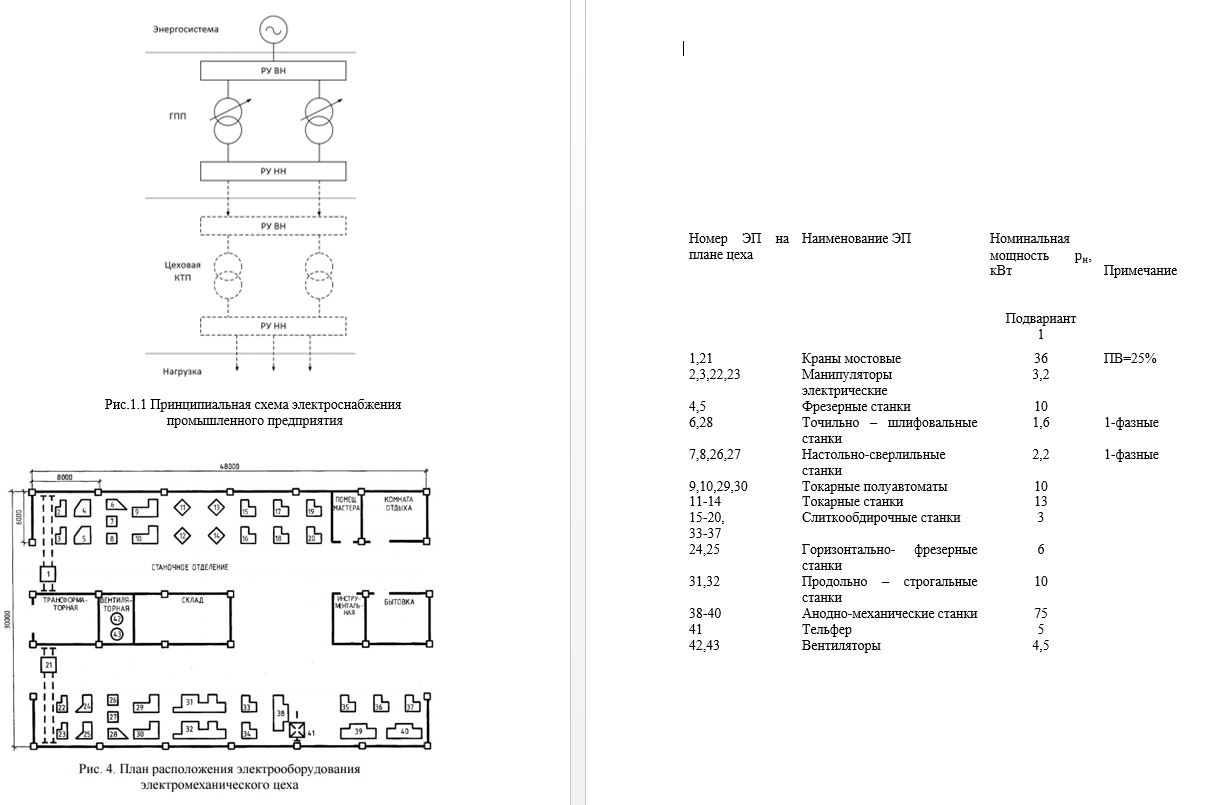

Расчет электрических нагрузок цеховой электрической сети. Задание 2
Вариант 7

Расчет электрических нагрузок цеховой электрической сети. Задание 2 <br /><b>Вариант 7</b>


Артикул №1147395
Технические дисциплины >
  Электроснабжение

(Добавлено: 20.07.2020)

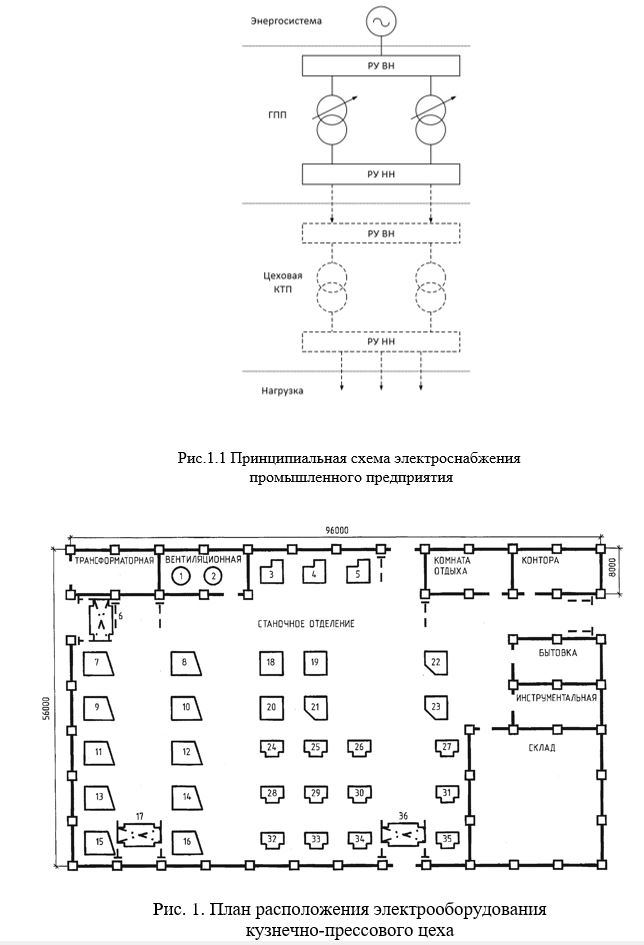

Расчет электрических нагрузок цеховой электрической сети. Задание 1
Вариант 7

Расчет электрических нагрузок цеховой электрической сети. Задание 1<br /> <b>Вариант 7</b>


Артикул №1147359
Технические дисциплины >
  Электроснабжение >
  Расчет токов короткого замыкания

(Добавлено: 19.07.2020)
ЗАДАНИЕ 2. Расчёт несимметричного К.З. в сложной электрической системе.
Для системы, исходная схема которой приведена на рис. 2.1.1, выполнить в заданной точке расчет несимметричного короткого замыкания. Точка и вид к.з. К(1).
Так же определить:
- сопротивления эквивалентной схемы замещения прямой, обратной и нулевой последовательностей;
- значение периодической и апериодической составляющих тока к.з., действующее значение полного тока к.з. для моментов времени 0 и 0,25 с;
- относительное содержание апериодической составляющей для этих моментов времени;
- ударный ток к.з.;
- симметричные составляющие токов и напряжений, фазные токи, фазные и линейные напряжения для момента времени 0 с. всех участков сети;
построить векторные диаграммы токов и напряжений для моментов времени 0 с для точки к.з. и для двух удаленных точек, в том числе за трансформатором.

<b>ЗАДАНИЕ 2.  Расчёт несимметричного К.З. в сложной электрической системе</b>.<br /> Для системы, исходная схема которой приведена на рис. 2.1.1, выполнить в заданной точке расчет несимметричного короткого замыкания. Точка и вид к.з. К<sup>(1)</sup>. <br />Так же определить:<br />- сопротивления эквивалентной схемы замещения прямой, обратной и нулевой последовательностей;<br />- значение периодической и апериодической составляющих тока к.з., действующее значение полного тока к.з. для моментов времени 0 и 0,25 с;<br />- относительное содержание апериодической составляющей для этих моментов времени;<br />- ударный ток к.з.;<br />- симметричные составляющие токов и напряжений, фазные токи, фазные и линейные напряжения для момента времени 0 с. всех участков сети; <br />построить векторные диаграммы токов и напряжений для моментов времени 0 с для точки к.з. и для двух удаленных точек, в том числе за трансформатором.
Поисковые тэги: Векторная (топографическая) диаграмма, Метод симметричных составляющих

Артикул №1147354
Технические дисциплины >
  Электроснабжение

(Добавлено: 19.07.2020)
К шинам двухтрансформаторной ТП 10/0,4 кВ с трансформаторами мощностью 400 кВ·А подключена двигательная нагрузка мощностью Pдв = 185 кВт (cosφдв = 0,77) и осветительная нагрузка мощностью Pоу =18 кВт (cosφоу = 1). Необходимо выбрать коммутационные аппараты на шинах НН и ВН ПС (на стороне НН – автоматические выключатели, на стороне ВН – выключатели и разъединители (ВВР)). Начертить упрощенную однолинейную схему ПС со спецификацией выбранного оборудования. Ток КЗ на стороне ВН ПС IКЗ.10(3)= 6,5 кА


Артикул №1146928
Технические дисциплины >
  Электроснабжение

(Добавлено: 12.07.2020)
Расчет симметрирующего устройства по схеме Штейнметца (Курсовой проект, Вариант №10)
Для приведенного в табл.1.1 варианта исходных данных определить:
• Параметры симметрирующего устройства по схеме Штейнметца.
• Рассчитать воздушный реактор симметрирующего устройства.
• Выбрать конденсаторы и определить их число для симметрирующего устройства.
• Выбрать конденсаторы и определить их число для компенсации реактивной мощности потребителя (индукционной печи).

Расчет симметрирующего устройства по схеме Штейнметца (Курсовой проект, Вариант №10)<br />Для приведенного в табл.1.1 варианта исходных данных определить: <br />•	Параметры симметрирующего устройства по схеме Штейнметца. <br />•	Рассчитать воздушный реактор симметрирующего устройства. <br />•	Выбрать конденсаторы и определить их число для симметрирующего устройства. <br />•	Выбрать конденсаторы и определить их число для компенсации реактивной мощности потребителя (индукционной печи).


Артикул №1146484
Технические дисциплины >
  Электроснабжение

(Добавлено: 01.07.2020)
Рассчитать электрическую линию однофазного переменного тока для питания группы ламп накаливания мощностью Р = 1.4 кВт при напряжении питающей сети U = 127 B и протяженности линии L = 45 м. Линию проложить в трубе с алюминиевыми проводами. Выбрать предохранители и токи плавких вставок для защиты линии от короткого замыкания.


Артикул №1145974
Технические дисциплины >
  Электроснабжение

(Добавлено: 12.05.2020)
Задача 6. Выбор асинхронного двигателя.
Определить расчетную мощность двигателя (варианты указаны в табл. 6.1), выбрать по каталогу АД (табл. 6.2), предназначенный для привода механизма с циклическим графиком нагрузки в продолжительном или повторно-кратковременном режимах работы. Провести проверку двигателя по перегрузочной способности.
Вариант 1

<b>Задача 6. Выбор асинхронного двигателя. </b> <br />Определить расчетную мощность двигателя (варианты указаны в табл. 6.1), выбрать по каталогу АД (табл. 6.2), предназначенный для привода механизма с циклическим графиком нагрузки в продолжительном или повторно-кратковременном режимах работы. Провести проверку двигателя по перегрузочной способности.<br /><b> Вариант 1</b>


Артикул №1145892
Технические дисциплины >
  Электроснабжение

(Добавлено: 25.04.2020)
Для заданного в таблице режима нагрузки производственного механизма построить нагрузочную диаграмму Р = f(t) и выбрать мощность асинхронного короткозамкнутого двигателя.
Вариант 9

	Для заданного в таблице режима нагрузки производственного механизма построить нагрузочную диаграмму Р = f(t) и выбрать мощность асинхронного короткозамкнутого двигателя. <br /> <b>Вариант 9</b>


Артикул №1145857
Технические дисциплины >
  Электроснабжение

(Добавлено: 13.04.2020)
Трехфазный асинхронный электродвигатель с короткозамкнутым ротором единой серии 4А имеет паспортные (каталожные) данные, указанные для каждого варианта задания в таблице 4.3 (с. 40 . 42). Линейное напряжение питающей сети UНОМ = 380 В, частота питающего напряжения f = 50 Гц, протяженность линии l = 40 м.
Рассчитать электрическую линию для питания трехфазного асинхронного электродвигателя по величине расчетного электрического тока и величине потери напряжения. Проводку выполнить в трубах или открыто изолированными алюминиевыми или медными проводами (см. таблицу 4.3).
Выбрать автоматический выключатель в качестве аппарата защиты от токовых перегрузок и коротких замыканий.
Определить:
число пар полюсов обмотки статора p;
номинальное скольжение ротора SНОМ;
номинальный MНОМ , начальный пусковой MПУСК и максимальный MMAX моменты;
мощность на зажимах двигателя P1 при номинальном режиме работы;
полные потери мощности в двигателе при номинальной нагрузке ;
объяснить маркировку типа двигателя, используя стандартные обозначения.
Построить механические характеристики двигателя M = f ( S ) и n = f ( M ), обозначить на них паспортные: номинальный, пусковой, максимальный моменты.
nс = 1000 об/мин
№ варианта: 33
Типоразмер электродвигателя: 4А80В6У3



Артикул №1145854
Технические дисциплины >
  Электроснабжение

(Добавлено: 03.08.2020)
К распределительному электрическому щиту постоянного тока присоединены три параллельные группы электроприемников, имеющие соответственно сопротивления R1 , R2 , R3 . Ток в первой группе равен I1 , длина магистрального провода l , сечение − S .
Данные для каждого варианта задания представлены в таблице 1.1 (с.13 − 14).
Составить электрическую схему питания.
Определить:
− ток в магистральном проводе;
− действительную потерю напряжения в магистральном проводе;
− напряжение в начале магистрального провода.
Выбрать предохранитель для защиты сети от перегрузок.
Магистраль выполнена открыто двухжильным кабелем с медными жилами.
№ варианта 33
Сопротивления группы электроприемников: R1 = 27.5 Ом R2 = 22 Ом R3 = 44 Ом
Ток первой группы: I1 = 8 А
Длина магистрали: l = 135 м
Сечение S = 16 мм2



Артикул №1145673
Технические дисциплины >
  Электроснабжение

(Добавлено: 11.03.2020)
Определите по приведенному графику нагрузочной способности трансформаторов (рисунок 1), сможет ли трансформатор типа ТМН-6300/35 обеспечить работу потребителя, имеющего график нагрузки, приведенный на рисунке 4. Летом максимальная нагрузка потребителя составляла 5200кВ*А
Вариант 7

Определите по приведенному графику нагрузочной способности трансформаторов (рисунок 1), сможет ли трансформатор типа ТМН-6300/35 обеспечить работу потребителя, имеющего график нагрузки, приведенный на рисунке 4. Летом максимальная нагрузка потребителя составляла 5200кВ*А<br /><b> Вариант 7</b>


Артикул №1145377
Технические дисциплины >
  Электроснабжение

(Добавлено: 13.02.2020)
Расчет параметров электрической сети
Вариант 25

Расчет параметров электрической сети<br /> <b>Вариант 25</b>


Артикул №1144375
Технические дисциплины >
  Электроснабжение

(Добавлено: 09.01.2020)
Практическая работа №1«Расчет электрических нагрузок»
Задание. Определить эффективное число электроприемников цеха, а также групповой средневзвешенный коэффициент использования для данного узла питания (подгруппы).
Вариант 1

Практическая работа №1«Расчет электрических нагрузок»<br /> Задание. Определить эффективное число электроприемников цеха, а также групповой средневзвешенный коэффициент использования для данного узла питания (подгруппы).<br /> <b>Вариант 1 </b>


Артикул №1141398
Технические дисциплины >
  Электроснабжение

(Добавлено: 07.11.2019)
Причины образования молний, их возникновение и рассмотреть влияние на электрические сети (Реферат)


Артикул №1141356
Технические дисциплины >
  Электроснабжение

(Добавлено: 07.11.2019)
Электроснабжение завода Электросталь (Часть дипломной работы)


Артикул №1141351
Технические дисциплины >
  Электроснабжение

(Добавлено: 07.11.2019)
Проект районной электрической сети (Курсовой проект)
Задание на проектирование
Схема района развития сети показана на рисунке 1.1.
Дополнительные данные:
- cosφ=0,9 для всех нагрузок;
- потребители узла 9 III категории надежности, состав потребителей по надежности в остальных узлах одинаков (I категории - 30%; II категории - 30 %; III категории - 40 %, т.е. в остальных узлах в любом случае будут потребители I категории);
- Р9=10 МВт, Р5=30 МВт, Р6=30 МВт, Р3=45 МВт;
- номинальное напряжение потребителей 10 кВ;
- ТМАХ нагрузок – 4500 ч;
- район проектирования – Урал.

Проект районной электрической сети (Курсовой проект)<br /><b>Задание на проектирование </b><br /> Схема района развития сети показана на рисунке 1.1. <br />Дополнительные данные:<br /> - cosφ=0,9 для всех нагрузок;<br /> -	потребители узла 9 III категории надежности, состав потребителей по надежности в остальных узлах одинаков (I категории - 30%; II категории - 30 %; III категории - 40 %, т.е. в остальных узлах в любом случае будут потребители I категории); <br />- Р9=10 МВт, Р5=30 МВт, Р6=30 МВт, Р3=45 МВт; <br />- номинальное напряжение потребителей 10 кВ; <br />- Т<sub>МАХ</sub> нагрузок – 4500 ч;<br /> - район проектирования – Урал.
