Артикул №1147881
Технические дисциплины >
  Электроника (в т.ч. микроэлектроника и схемотехника) >
  Операционные усилители (ОУ)

(Добавлено: 27.07.2020)
Задача 3.1. Рассчитать выходное напряжение схемы при Uвх=0,01 В; R1=R2=20 кОм; R3=R4=10 кОм. Максимальное напряжение выходного напряжения операционного усилителя принять равным 10 В.
<b>Задача 3.1.</b> Рассчитать выходное напряжение схемы при Uвх=0,01 В; R1=R2=20 кОм; R3=R4=10 кОм. Максимальное напряжение выходного напряжения операционного усилителя принять равным 10 В.


Артикул №1147401
Технические дисциплины >
  Электроника (в т.ч. микроэлектроника и схемотехника) >
  Операционные усилители (ОУ)

(Добавлено: 20.07.2020)
Реализовать на ОУ следующую заданную функцию:
Uвых=2U1-3U2+k∫U3dt

Реализовать на ОУ следующую заданную функцию: <br />U<sub>вых</sub>=2U<sub>1</sub>-3U<sub>2</sub>+k∫U<sub>3</sub>dt


Артикул №1147392
Технические дисциплины >
  Электроника (в т.ч. микроэлектроника и схемотехника) >
  Операционные усилители (ОУ)

(Добавлено: 20.07.2020)
Отчет по лабораторной работе №6
Тема «Формирование амплитудно-частотной характеристики каскадов на операционных усилителях»
Цель работы: изучение методики формирования амплитудно-частотной характеристики (АЧХ) усилительного каскада на операционном усилителе (ОУ) и ознакомление со способами получения требуемой полосы пропускания каскада на ОУ.
Вариант 4

<b>Отчет по лабораторной работе №6</b> <br />Тема «Формирование амплитудно-частотной характеристики каскадов на операционных усилителях»<br /><b>Цель работы:</b> изучение методики формирования амплитудно-частотной характеристики (АЧХ) усилительного каскада на операционном усилителе (ОУ) и ознакомление со способами получения требуемой полосы пропускания каскада на ОУ. <br /><b>Вариант 4</b>


Артикул №1147339
Технические дисциплины >
  Электроника (в т.ч. микроэлектроника и схемотехника) >
  Операционные усилители (ОУ)

(Добавлено: 19.07.2020)
Лабораторная работа №3 "Исследование работы ОУ"
Цель работы: Настроить усилитель на необходимый коэффициент усиления и требуемый диапазон частот, построить мгновенные характеристики входного и выходного напряжения, определить угол сдвига входного и выходного сигналов. Привести Фурье анализ выходного напряжения.
Входные данные:
N=2-номер по списку
Ky=8+2*1/2=9 - коэффициент усиления
fн=20+2=20+2=22гКц - нижняя частота
fв=21+2=21+2=23гКц - верхняя частота
Входной сигнал синусоиды амплитудой 0,2В

<b>Лабораторная работа №3 "Исследование работы ОУ" </b> <br />      Цель работы: Настроить усилитель на необходимый коэффициент усиления и требуемый диапазон частот, построить мгновенные характеристики входного и выходного напряжения, определить угол сдвига входного и выходного сигналов. Привести Фурье анализ выходного напряжения.          <br /><b>Входные данные:</b>         <br />N=2-номер по списку         <br />Ky=8+2*1/2=9 - коэффициент усиления         <br />fн=20+2=20+2=22гКц - нижняя частота         <br />fв=21+2=21+2=23гКц - верхняя частота          <br />Входной сигнал синусоиды амплитудой 0,2В


Артикул №1147158
Технические дисциплины >
  Электроника (в т.ч. микроэлектроника и схемотехника) >
  Операционные усилители (ОУ)

(Добавлено: 15.07.2020)
Вариант № 6
Задание 1.Рассчитать и построить график АЧХ коэффициента передачи интегрирующего усилителя (рис. 1) для диапазона частот (20...20•103)Гц, приняв R=100кОм, С=16нФ.
Нарисовать временную диаграмму выходного сигнала интегрирующего усилителя считая, что входной сигнал периодическая последовательность однополярных импульсов с амплитудой 1В, частотой 100Гц.
Задание 2. Собрать схему интегрирующего усилителя (R=10кОм, С=100нФ).
Зарисовать осциллограммы входного и выходного сигналов интегрирующего усилители при подаче на его вход:
а) гармонического сигнала от генератора импульсов с частотой 1кГц и амплитудой 100 мВ;  
б) последовательности треугольных импульсов от генератора импульсов с частотой 1кГц и амплитудой 100 мВ;
в) последовательности прямоугольных импульсов от генератора импульсов с частотой 1кГц и амплитудой 100 мВ.
Задание 3. Собрать измерительную установку в соответствии со схемой на рис.3, при Uвх(t) = Um∙sin2πft (Um=5В, f=1 Гц).
Измерить по осциллографу длительность переднего t+ф и заднего фронтов t-ф выходного импульса компаратора.

<b>Вариант № 6</b><br /><b>Задание 1.</b>Рассчитать и построить график АЧХ коэффициента передачи интегрирующего усилителя (рис. 1) для диапазона частот (20...20•103)Гц, приняв R=100кОм, С=16нФ. <br />Нарисовать временную диаграмму выходного сигнала интегрирующего усилителя считая, что входной сигнал периодическая последовательность однополярных импульсов с амплитудой 1В, частотой 100Гц.<br /><b>Задание 2.</b> Собрать схему интегрирующего усилителя (R=10кОм, С=100нФ).    <br />Зарисовать осциллограммы входного и выходного сигналов интегрирующего усилители при подаче на его вход:   <br />а) гармонического сигнала от генератора импульсов с частотой 1кГц и амплитудой 100 мВ;        <br />б) последовательности треугольных импульсов от генератора импульсов с частотой 1кГц и амплитудой 100 мВ;      <br />в) последовательности прямоугольных импульсов от генератора импульсов с частотой 1кГц и амплитудой 100 мВ.<br /><b>Задание 3.</b> Собрать измерительную установку в соответствии со схемой на рис.3, при Uвх(t) = Um∙sin2πft (Um=5В, f=1 Гц).    <br />Измерить по осциллографу длительность переднего t+ф и заднего фронтов t-ф выходного импульса компаратора.
Поисковые тэги: Electronics WorkBench

Артикул №1147149
Технические дисциплины >
  Электроника (в т.ч. микроэлектроника и схемотехника) >
  Операционные усилители (ОУ)

(Добавлено: 15.07.2020)
Вариант № 4
Задание 1.Рассчитать и построить график АЧХ коэффициента передачи интегрирующего усилителя (рис. 1) для диапазона частот (20...20•103)Гц, приняв R=100кОм, С=16нФ.
Нарисовать временную диаграмму выходного сигнала интегрирующего усилителя считая, что входной сигнал периодическая последовательность однополярных импульсов с амплитудой 1В, частотой 100Гц.
Задание 2. Собрать схему дифференцирующего усилителя (R=100кОм, С=100нФ).
Зарисовать осциллограммы входного и выходного сигналов дифференцирующего усилители при подаче на его вход:
а) гармонического сигнала от генератора импульсов с частотой 50 Гц и амплитудой 10 мВ;  
б) последовательности треугольных импульсов от генератора импульсов с частотой 50 Гц и амплитудой 10 мВ;
в) последовательности прямоугольных импульсов от генератора импульсов с частотой 50 Гц и амплитудой 10 мВ.
Задание 3. Собрать измерительную установку в соответствии со схемой на рис.3. Снять статическую характеристику триггера Шмидта при Uоп=0. Снять статическую характеристику при Uоп=+2В, а также при Uоп=-4В. Переключатель развертки осциллографа поставить в положение «Y/T» и получить на экране устойчивые осциллограммы Uвх(t) и Uвых(t), зарисовать их.

<b>Вариант № 4 </b><br /><b>Задание 1.</b>Рассчитать и построить график АЧХ коэффициента передачи интегрирующего усилителя (рис. 1) для диапазона частот (20...20•103)Гц, приняв R=100кОм, С=16нФ. <br />Нарисовать временную диаграмму выходного сигнала интегрирующего усилителя считая, что входной сигнал периодическая последовательность однополярных импульсов с амплитудой 1В, частотой 100Гц.<br /><b>Задание 2.</b> Собрать схему дифференцирующего усилителя (R=100кОм, С=100нФ).     <br />Зарисовать осциллограммы входного и выходного сигналов дифференцирующего усилители при подаче на его вход:   <br />а) гармонического сигнала от генератора импульсов с частотой 50 Гц и амплитудой 10 мВ;        <br />б) последовательности треугольных импульсов от генератора импульсов с частотой 50 Гц и амплитудой 10 мВ;      <br />в) последовательности прямоугольных импульсов от генератора импульсов с частотой 50 Гц и амплитудой 10 мВ.<br /><b>Задание 3.</b> Собрать измерительную установку в соответствии со схемой на рис.3. Снять статическую характеристику триггера Шмидта при Uоп=0. Снять статическую характеристику при Uоп=+2В, а также при Uоп=-4В. Переключатель развертки осциллографа поставить в положение «Y/T» и получить на экране устойчивые осциллограммы Uвх(t) и Uвых(t), зарисовать их.
Поисковые тэги: Electronics WorkBench

Артикул №1147146
Технические дисциплины >
  Электроника (в т.ч. микроэлектроника и схемотехника) >
  Операционные усилители (ОУ)

(Добавлено: 15.07.2020)
Вариант 2
Задание 1. Рассчитать и построить график АЧХ коэффициента передачи дифференцирующего усилителя для диапазона частот (20...20•103)Гц, приняв R=100кОм, С=16нФ.
Нарисовать временную диаграмму выходного сигнала дифференцирующего усилителя считая, что входной сигнал периодическая последовательность однополярных импульсов с амплитудой 1В, частотой 100Гц.
Задание 2. Собрать схему усилителя разности. Зарисовать временные диаграммы входных Uвх1,Uвх2 сигналов, подав на инвертирующий вход Uвх1 гармонический сигнал с амплитудой 1 B и частотой 50 Гц, а на неинвертирующий вход Uвх2 сигнал прямоугольной формы, такой же амплитуды и частоты. Измерения проводить в режиме синхронизации осциллографа от гармонического сигнала.
Рассчитать коэффициент ослабления синфазного сигнала Kосс=Uвх/Uвых. Для расчета Косс, объединив входы усилителя разности и подав на них гармонический сигнал (Um=10 B, f=100 Гц) от генератора, измерить с помощью осциллографа амплитуду входного и выходного сигналов.
Задание 3. Собрать измерительную установку в соответствии со схемой и получить на экране статическую характеристику при Uоп=0B. Зарисовать с экрана осциллографа статическую характеристику, указав масштабы осей X и Y в вольтах (осциллограф перевести в режим - В/А). Исследовать влияние опорного напряжения на статическую характеристику, подав опорное напряжение Uon=2B и зарисовать с экрана статическую характеристику, указав масштабы осей.

<b>Вариант 2</b><br /><b>Задание 1. </b>Рассчитать и построить график АЧХ коэффициента передачи дифференцирующего усилителя для диапазона частот (20...20•103)Гц, приняв R=100кОм, С=16нФ. <br />Нарисовать временную диаграмму выходного сигнала дифференцирующего усилителя считая, что входной сигнал периодическая последовательность однополярных импульсов с амплитудой 1В, частотой 100Гц.<br /><b>Задание 2.</b> Собрать схему усилителя разности. Зарисовать временные диаграммы входных Uвх1,Uвх2 сигналов, подав на инвертирующий вход Uвх1  гармонический сигнал с амплитудой 1 B и частотой 50 Гц, а на неинвертирующий вход Uвх2 сигнал прямоугольной формы, такой же амплитуды и частоты. Измерения проводить в режиме синхронизации осциллографа от гармонического сигнала.<br />Рассчитать коэффициент ослабления синфазного сигнала Kосс=Uвх/Uвых. Для расчета Косс, объединив входы усилителя разности и подав на них гармонический сигнал (Um=10 B, f=100 Гц) от генератора, измерить с помощью осциллографа амплитуду входного и выходного сигналов.<br /><b>Задание 3.  </b>Собрать измерительную установку в соответствии со схемой и получить на экране статическую характеристику при Uоп=0B. Зарисовать с экрана осциллографа статическую характеристику, указав масштабы осей X и Y в вольтах (осциллограф перевести в режим - В/А). Исследовать влияние опорного напряжения на статическую характеристику, подав опорное напряжение Uon=2B и зарисовать с экрана статическую характеристику, указав масштабы осей.
Поисковые тэги: Electronics WorkBench

Артикул №1147140
Технические дисциплины >
  Электроника (в т.ч. микроэлектроника и схемотехника) >
  Операционные усилители (ОУ)

(Добавлено: 15.07.2020)
Реализовать на ОУ заданную функцию (Вариант 17): Uвых=3∙U1+5∙U2+10∙U3
Реализовать на ОУ заданную функцию (<b>Вариант 17</b>):  Uвых=3∙U1+5∙U2+10∙U3


Артикул №1147079
Технические дисциплины >
  Электроника (в т.ч. микроэлектроника и схемотехника) >
  Операционные усилители (ОУ)

(Добавлено: 14.07.2020)
Реализовать на ОУ заданную функцию (Вариант 9):
Uвых=-5∙U1-2∙U2

Реализовать на ОУ заданную функцию (<b>Вариант 9</b>): <br />U<sub>вых</sub>=-5∙U<sub>1</sub>-2∙U<sub>2</sub>


Артикул №1146861
Технические дисциплины >
  Электроника (в т.ч. микроэлектроника и схемотехника) >
  Операционные усилители (ОУ)

(Добавлено: 10.07.2020)

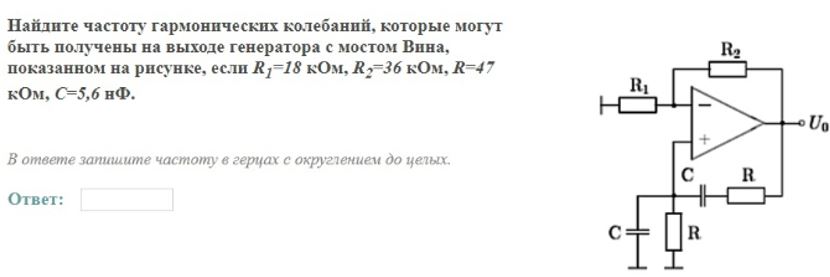

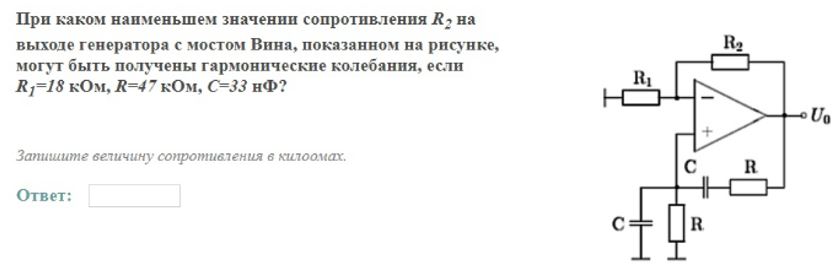

Генератор с мостом Вина
Рассчитайте схему генератора с мостом Вина на операционном усилителе с указанными параметрами. Напряжение питания схемы ±15 В.
Вариант 14

<b>Генератор с мостом Вина </b><br />Рассчитайте схему генератора с мостом Вина на операционном усилителе с указанными параметрами. Напряжение питания схемы ±15 В.<br /> <b>Вариант 14</b>


Артикул №1146860
Технические дисциплины >
  Электроника (в т.ч. микроэлектроника и схемотехника) >
  Операционные усилители (ОУ)

(Добавлено: 10.07.2020)

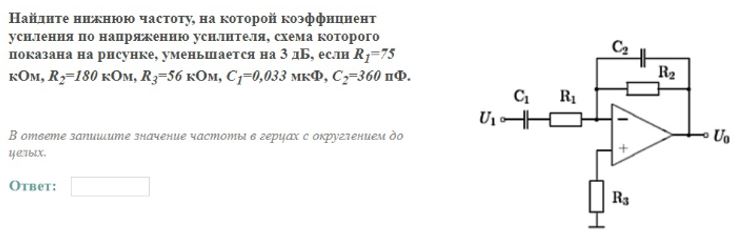

Усилитель переменного тока на операционном усилителе
Для усилителя на базе ОУ, схема которого приведена на рисунке, определите:
– величину сопротивления RОС для получения заданного коэффициента усиления K0;
– низшую граничную частоту fн;
– высшую граничную частоту fв.
Допустимое снижение коэффициента усиления на частотах fн и fв не более 3 дб (Kн/K0 =Kв/K0 =0,707).
Вариант 14

<b>Усилитель переменного тока на операционном усилителе</b><br /> Для усилителя на базе ОУ, схема которого приведена на рисунке, определите: <br />– величину сопротивления R<sub>ОС</sub> для получения заданного коэффициента усиления K0;<br /> – низшую граничную частоту fн;<br /> – высшую граничную частоту fв. <br />Допустимое снижение коэффициента усиления на частотах fн и fв не более 3 дб (Kн/K0 =Kв/K0 =0,707).<br /> <b>Вариант 14</b>


Артикул №1146779
Технические дисциплины >
  Электроника (в т.ч. микроэлектроника и схемотехника) >
  Операционные усилители (ОУ)

(Добавлено: 08.07.2020)
Реализовать на ОУ заданную функцию:
Uвых=k∙dUвх/dt

Реализовать на ОУ заданную функцию:<br />Uвых=k∙dUвх/dt


Артикул №1146637
Технические дисциплины >
  Электроника (в т.ч. микроэлектроника и схемотехника) >
  Операционные усилители (ОУ)

(Добавлено: 04.07.2020)
Реализовать на ОУ заданную функцию
Вариант 16
Uвых = -5∙U1-6∙U2-7∙U3

Реализовать на ОУ заданную функцию<br /> <b>Вариант 16</b><br />   Uвых = -5∙U1-6∙U2-7∙U3


Артикул №1146635
Технические дисциплины >
  Электроника (в т.ч. микроэлектроника и схемотехника) >
  Операционные усилители (ОУ)

(Добавлено: 04.07.2020)
Дана схема на основе операционного усилителя. Заданы значения сопротивлений резисторов и входных напряжений Uвх1 и Uвх2. Определить коэффициент усиления для Uвх1 и Uвх2 и рассчитать выходное напряжение операционного усилителя Uвых.
Вариант 16

Дана схема на основе операционного усилителя. Заданы значения сопротивлений резисторов и входных напряжений Uвх1 и Uвх2.  Определить коэффициент усиления для Uвх1 и Uвх2 и рассчитать выходное напряжение операционного усилителя Uвых. <br /> <b>Вариант 16</b>


Артикул №1146625
Технические дисциплины >
  Электроника (в т.ч. микроэлектроника и схемотехника) >
  Операционные усилители (ОУ)

(Добавлено: 04.07.2020)
Объясните назначение операционных усилителей. Приведите примеры схемных решений, параметры, виды обратных связей. Расшифруйте К140УД21


Артикул №1145725
Технические дисциплины >
  Электроника (в т.ч. микроэлектроника и схемотехника) >
  Операционные усилители (ОУ)

(Добавлено: 25.03.2020)
На инвертирующий вход ОУ подается 4 В, на неинвертирующий — 6 В, коэффициент усиления равен 100, напряжение питания 12 В. Какое напряжение будет на выходе?


Артикул №1145555
Технические дисциплины >
  Электроника (в т.ч. микроэлектроника и схемотехника) >
  Операционные усилители (ОУ)

(Добавлено: 19.02.2020)
Задача 4.7. Определить сопротивление Rос в схеме: если U1=1 B; U2=4 B; U3=1 B; U4=-2 B; U5=-1 B; R1=1 кОм; R2=5 кОм; R3=2 кОм; R4=1 кОм; R5=1 кОм; Uвых=-3 B
<b>Задача 4.7. </b>Определить сопротивление Rос в схеме:   если U1=1 B; U2=4 B; U3=1 B; U4=-2 B; U5=-1 B;  R1=1 кОм; R2=5 кОм; R3=2 кОм; R4=1 кОм; R5=1 кОм; Uвых=-3 B


Артикул №1145550
Технические дисциплины >
  Электроника (в т.ч. микроэлектроника и схемотехника) >
  Операционные усилители (ОУ)

(Добавлено: 19.02.2020)
1. Вычертить принципиальные схемы УПТ на базе ОУ в неинвертирующем включении. Вычертить эквивалентные схемы для средних частот для входных и выходных цепей усилителей и цепи обратной связи
2. Принять номинальные значения параметров цепей по расчетам, выполненным в домашнем задании по курсу "Электронные устройства автоматических систем" (или по вариантам заданий)
3. Вычислить значения Kyvниу, Kyvиу и элементов R1*, R
4. Определить коэффициенты влияния Аквх, Акyv, Аквых, Акос для неинвертинующего и инвертирующего включения ОУ
5. Определить расчетным путем коэффициенты влияния элементов схемы на коэффициент усиления на средних частотах
6. Назначить, используя метод последовательных приближений, экономичные допуски на элементы схемы усилителей и ввести при необходимости селекцию ОУ, обеспечив заданный допуск на коэффициент усиления усилителя (< 5%)

Вариант 19

1. Вычертить принципиальные схемы УПТ на базе ОУ в неинвертирующем включении. Вычертить эквивалентные схемы для средних частот для входных и выходных цепей усилителей и цепи обратной связи<br />2. Принять номинальные значения параметров цепей по расчетам, выполненным в домашнем задании по курсу "Электронные устройства автоматических систем" (или по вариантам заданий)<br /> 3. Вычислить значения Kyvниу, Kyvиу и элементов R1*, R<br /> 4. Определить коэффициенты влияния Аквх, Акyv, Аквых, Акос для неинвертинующего и инвертирующего включения ОУ<br /> 5. Определить расчетным путем коэффициенты влияния элементов схемы на коэффициент усиления на средних частотах<br /> 6. Назначить, используя метод последовательных приближений, экономичные допуски на элементы схемы усилителей и ввести при необходимости селекцию ОУ, обеспечив заданный допуск на коэффициент усиления усилителя (< 5%)<br /><br /> <b>Вариант 19</b>


Артикул №1145309
Технические дисциплины >
  Электроника (в т.ч. микроэлектроника и схемотехника) >
  Операционные усилители (ОУ)

(Добавлено: 07.02.2020)
Задача №7. Как изменится длительность импульса на выходе мультивибратора на ОУ, схема которого приведена, при увеличении сопротивления R1?
Варианты ответа:
1. не изменится,
2. увеличится,
3. уменьшится.

Задача №7. Как изменится длительность импульса на выходе мультивибратора на ОУ, схема которого приведена, при увеличении сопротивления R1? <br />Варианты ответа: <br />1.	не изменится, <br />2.	увеличится, <br />3.	уменьшится.


Артикул №1145217
Технические дисциплины >
  Электроника (в т.ч. микроэлектроника и схемотехника) >
  Операционные усилители (ОУ)

(Добавлено: 04.02.2020)
Контрольные вопросы по операционным усилителям
1. К какому классу усилителей относится ОУ?
2. Чем объясняется широкое использование ОУ?
3. Поясните структурную компоновку ОУ.
4. Что такое обратные связи в усилителях и как они используются при построении конкретных устройств на базе ОУ?
5. Какие основные характеристики ОУ и какой они имеют вид?
6. Где используют линейный и нелинейный режим усиления?
7. Поясните принцип построения инвертирующего и неинвертирующего усилителя на базе ОУ.
8. Как определяется их коэффициент усиления?
9. Поясните принцип построения вычитателя, сумматора, дифференциатора, интегратора. Запишите формулы выполняемых операций.
10. Что такое «избирательный усилитель»? Особенности АЧХ. Что такое и как определяется полоса пропускания?
11. Основные принципы построения самовозбуждающихся устройств на базе ОУ.
12. Что такое частотно-зависимые цепи и в каких устройствах они используются?
13. Принцип построения и использование ГЛИНа
14. Что такое «пороговые устройства»?
15. Какое принципиальное отличие при построении компаратора и триггера Шмитта на ОУ?
16. Поясните, что такое «гистерезис» в электронных цепях?
